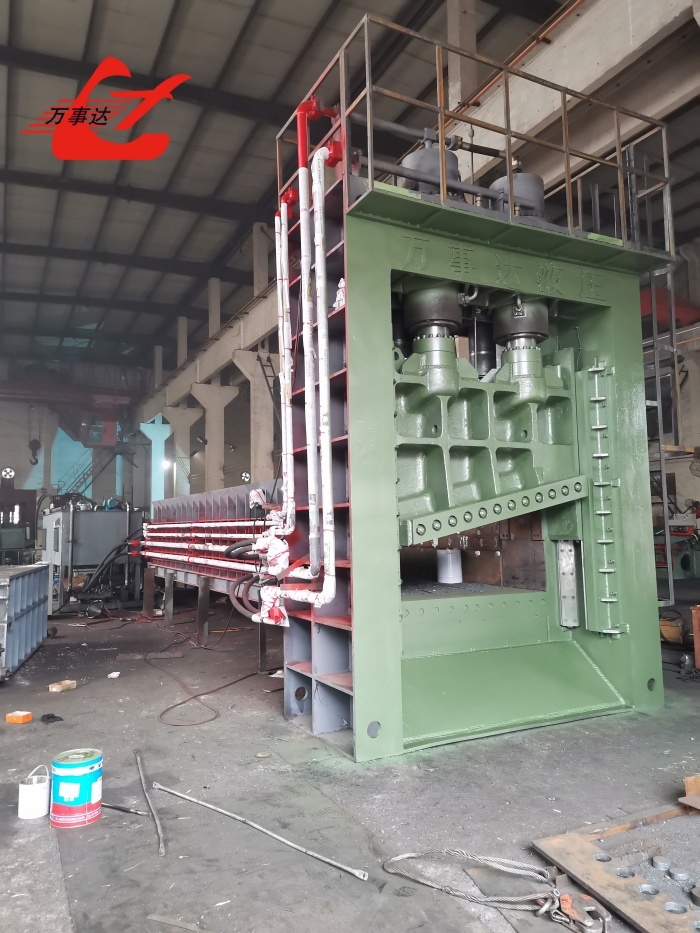

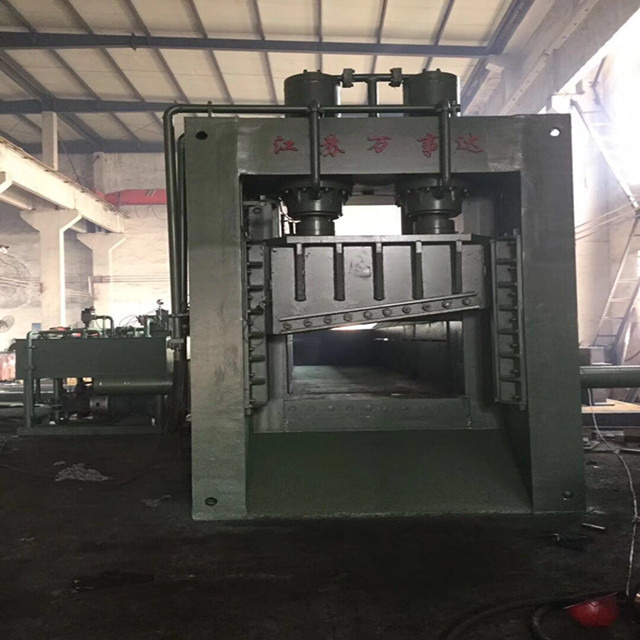

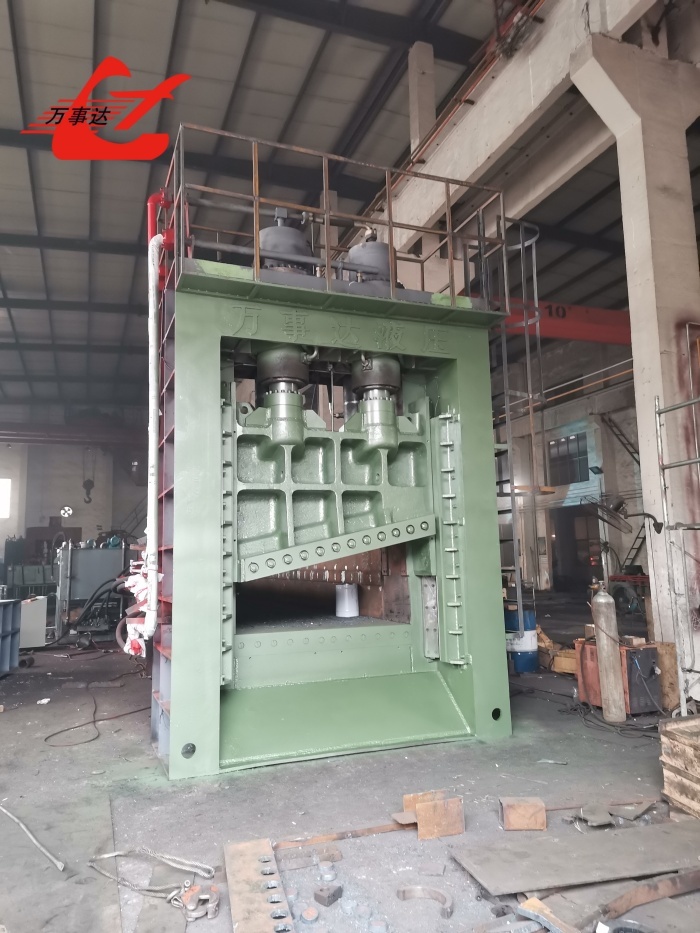

Cesoia a portale per impieghi gravosi e versatile per operazioni di rottamazione ad alto volume con raffreddamento ad aria

Panoramica del prodotto

La cesoia idraulica a portale WANSHIDA Q43L-8000 è sviluppata per operazioni di riciclaggio in cui la continuità di lavorazione, l'alimentazione in grandi lotti e la consistenza del rottame finito sono più importanti della manipolazione manuale di singoli pezzi. La sua camera di carico di 8000 × 1950 × 900 mm consente di caricare direttamente profili lunghi in acciaio, tubi, lamiere e rottami strutturali misti tramite un benna meccanica.

Alimentata da un sistema idraulico di circa 270 kW, la macchina genera una forza di taglio massima di 8000 kN. La lama da 2000 mm lavora il rottame compresso a circa 2-3 cicli di taglio al minuto. Questa combinazione rende la Q43L-8000 adatta per grandi rottamai, acciaierie e impianti di riciclaggio da demolizione che gestiscono regolarmente rifiuti metallici ferrosi ingombranti.

Il valore principale di questa cesoia a portale da 800 tonnellate non è semplicemente la sua forza di taglio. Crea un flusso di materiale più organizzato dallo scarico e dallo stoccaggio temporaneo al taglio, al trasporto e al caricamento in forno. Trasformando il rottame irregolare in pezzi più corti e gestibili, la macchina può contribuire a ridurre la manipolazione ripetuta e migliorare l'efficienza complessiva del centro di riciclaggio.

Il problema operativo

I grandi impianti di riciclaggio ricevono spesso rottami di diverse lunghezze, forme e densità. Travi in acciaio, tubi, lamiere e materiali di demolizione non sempre possono essere trasportati o caricati nei forni in modo efficiente nelle loro condizioni originali.

Senza un'adeguata attrezzatura di taglio per impieghi gravosi, gli operatori possono riscontrare:

• Lenta ossitaglio manuale
• Movimentazione ripetuta di rottami fuori misura
• Uso inefficiente dello spazio di stoccaggio
• Bassa densità di carico di camion e container
• Dimensioni incoerenti del materiale finito
• Elevato consumo di manodopera e carburante
• Interruzione dell'alimentazione del forno
• Rischi per la sicurezza nelle aree di lavorazione manuale

Questi problemi interessano più della fase di taglio. Possono rallentare l'intero processo di movimentazione dei materiali all'interno dell'impianto di riciclaggio.

La soluzione Q43L-8000

La Q43L-8000 combina la ricezione del rottame, la compressione idraulica, l'avanzamento e la cesoiatura a portale in un sistema coordinato. Grandi lotti di rottame possono essere caricati nella camera tramite una benna meccanica. Il materiale viene quindi compresso e stabilizzato prima di essere spostato verso la lama di taglio.

La compressione è particolarmente importante durante la lavorazione di rottami misti. Riduce gli spazi tra i pezzi irregolari, controlla il materiale sfuso e presenta un fascio più compatto alla lama. La forza idraulica di 8000 kN taglia quindi il materiale in sezioni più corte adatte allo stoccaggio, al trasporto o al caricamento in forno.

La distanza di avanzamento può essere regolata in base alla lunghezza finita desiderata. Ciò consente alle aziende di riciclaggio di produrre rottami che soddisfano meglio i requisiti delle acciaierie e degli acquirenti a valle.

Specifiche tecniche

Le prestazioni di produzione dipendono dalla densità del rottame, dalle dimensioni del materiale, dal grado dell'acciaio, dall'efficienza di alimentazione e dalla lunghezza di taglio richiesta.

Principali vantaggi per la gestione del rottamaio

Flusso di materiale migliorato

La camera di carico da 8 metri accetta rottami lunghi e irregolari in lotti. Gli operatori non devono posizionare e tagliare ogni pezzo separatamente, contribuendo a creare un flusso di lavoro più continuo.

Meno movimentazioni di materiale

I rottami fuori misura possono essere caricati, compressi e tagliati in un'unica area di lavorazione. Ciò riduce la movimentazione ripetuta tra le zone di stoccaggio, taglio e carico.

Migliore utilizzo dello spazio di stoccaggio

Il materiale tagliato è più facile da impilare e organizzare rispetto ai rottami lunghi e aggrovigliati. I rottamai possono utilizzare la loro area di stoccaggio disponibile in modo più efficiente e mantenere categorie di materiali più chiare.

Maggiore efficienza di trasporto

Pezzi di rottame più corti e uniformi possono essere caricati più densamente su camion o container. Una migliore utilizzazione del carico può ridurre il costo di trasporto per tonnellata.

Caricamento più semplice in forno

Le acciaierie richiedono rottami che possano essere caricati in modo sicuro ed efficiente nei forni. La Q43L-8000 prepara il materiale fuori misura in sezioni gestibili, contribuendo a semplificare le operazioni di caricamento a valle.

Prestazioni idrauliche costanti

Il sistema idraulico da 25 MPa fornisce una pressione stabile per la compressione, l'avanzamento e il taglio. Il suo design per impieghi gravosi è adatto per operazioni industriali ripetute.

Ciclo di taglio coordinato da PLC

Il sistema PLC controlla la sequenza di compressione, avanzamento e cesoiatura del materiale. Ciò migliora la coerenza del ciclo e riduce l'intervento manuale ripetitivo.

Materiali idonei

La cesoia per rottami per impieghi gravosi Q43L-8000 può lavorare vari materiali ferrosi, tra cui:

• Lamiere e sfridi di lamiera in acciaio
• Tubi e tubazioni in acciaio
• Tondini e acciaio tondo
• Acciaio angolare e profilati a U
• Travi a I e profili strutturali
• Rottami di carrozzeria di veicoli leggeri
• Telai metallici e carcasse di macchinari
• Acciaio da demolizione
• Rottami industriali misti
• Pacchi di rottami precedentemente compressi

La capacità di taglio massima varia in base alla forma, allo spessore, al grado del materiale e al numero di pezzi tagliati insieme. Le foto rappresentative dei materiali e le dimensioni devono essere valutate prima della produzione.

Applicazioni tipiche

La macchina è adatta per:

• Grandi rottamai metallici
• Acciaierie e fonderie
• Impianti di smantellamento navi e veicoli
• Centri di riciclaggio di attrezzature pesanti
• Impianti di lavorazione di rifiuti da demolizione
• Basi di raccolta e distribuzione metalli
• Impianti di lavorazione dell'acciaio industriale
• Linee di preparazione per carica in forno

Come funziona la Q43L-8000

Il rottame viene prima caricato nella camera da 8000 mm utilizzando una benna meccanica. Dispositivi di compressione idraulica compattano e stabilizzano il materiale all'interno del vano di carico.

Il meccanismo di avanzamento sposta il fascio compresso verso la testa di taglio. Quando il materiale raggiunge la posizione preimpostata, la lama da 2000 mm si muove verso il basso e applica fino a 8000 kN di forza di taglio.

Dopo ogni taglio, il sistema di avanzamento sposta il materiale rimanente. Il PLC coordina la sequenza ripetuta di compressione, avanzamento e taglio fino a quando il lotto non è stato lavorato.

Il rottame finito cade nell'area di scarico e può essere raccolto da una benna o trasferito tramite un sistema di trasporto opzionale.

Come pianificare l'installazione

La Q43L-8000 pesa circa 92 tonnellate e richiede un'adeguata pianificazione dell'installazione. Gli acquirenti dovrebbero considerare la fondazione della macchina, l'area di carico, lo spazio di scarico, la posizione della stazione idraulica e il raggio di movimento sicuro della benna meccanica.

Anche l'alimentazione elettrica disponibile deve supportare la potenza installata di circa 270 kW. Prima della produzione, è necessario confermare la tensione, la frequenza, la capacità del trasformatore e i requisiti dei cavi.

Un layout del sito adeguato dovrebbe fornire spazio sufficiente per:

• Stoccaggio rottame in ingresso
• Carico con benna meccanica
• Installazione e manutenzione macchina
• Raccolta rottame finito
• Accesso operatore e zone di sicurezza
• Apparecchiature idrauliche ed elettriche

I disegni delle fondazioni e la guida all'installazione possono essere forniti dopo la conferma della configurazione della macchina.

Opzioni di personalizzazione

La Q43L-8000 può essere configurata in base ai materiali e alle condizioni operative del cliente. Le opzioni disponibili includono:

• Dimensioni della camera di carico personalizzate
• Lunghezza di avanzamento e taglio regolabile
• Funzionamento con telecomando
• Lubrificazione centralizzata automatica
• Sistema di scarico a nastro trasportatore
• Raffreddamento olio idraulico potenziato
• Marchi specificati di componenti elettrici
• Protezioni di sicurezza aggiuntive
• Set di lame di ricambio
• Tensione, frequenza e colore personalizzati

Supporto post-vendita

WANSHIDA fornisce istruzioni operative, disegni delle fondazioni, schemi idraulici e documentazione elettrica. L'assistenza remota è disponibile per installazione, messa in servizio, formazione operatori e diagnosi guasti.

Il servizio di ingegneri all'estero può essere organizzato quando necessario. Lame di ricambio, guarnizioni e altri pezzi di ricambio sono disponibili per il funzionamento a lungo termine. Il periodo di garanzia standard è di 12 mesi in condizioni operative normali.

Domande frequenti

Cosa distingue la Q43L-8000 da una cesoia per rottami più piccola?

Combina una forza di taglio di 800 tonnellate, una lama da 2000 mm e una camera di carico da 8 metri. Questa configurazione è destinata a lotti più grandi e operazioni di lavorazione di rottami più pesanti.

Qual è la frequenza di taglio?

La macchina esegue circa 2-3 cicli di taglio al minuto. La produzione effettiva dipende dalle condizioni del materiale, dalla velocità di avanzamento e dalla lunghezza di taglio selezionata.

La macchina comprime il rottame prima del taglio?

Sì. Il sistema idraulico comprime e stabilizza il materiale sfuso prima che raggiunga la lama, migliorando la coerenza di avanzamento e taglio.

Come viene caricato il materiale?

Normalmente viene utilizzata una benna meccanica per caricare il rottame nella camera. Questo metodo è adatto per la lavorazione continua di rifiuti metallici ingombranti e irregolari.

La lunghezza del rottame finito può essere regolata?

Sì. La distanza di avanzamento può essere regolata per produrre diverse lunghezze di taglio approssimative in base ai requisiti di trasporto o del forno.

Questa macchina può tagliare metalli non ferrosi?

La Q43L-8000 è progettata principalmente per rottami ferrosi. L'alluminio, il rame o altri materiali non ferrosi devono essere valutati tecnicamente prima della lavorazione.
