Telaio per rottami di tipo scatola per impianti flessibili con controllo PLC

Cesoia per rottami a scatola per impieghi gravosi per layout flessibili di deposito rottami con controllo PLC

Panoramica del prodotto

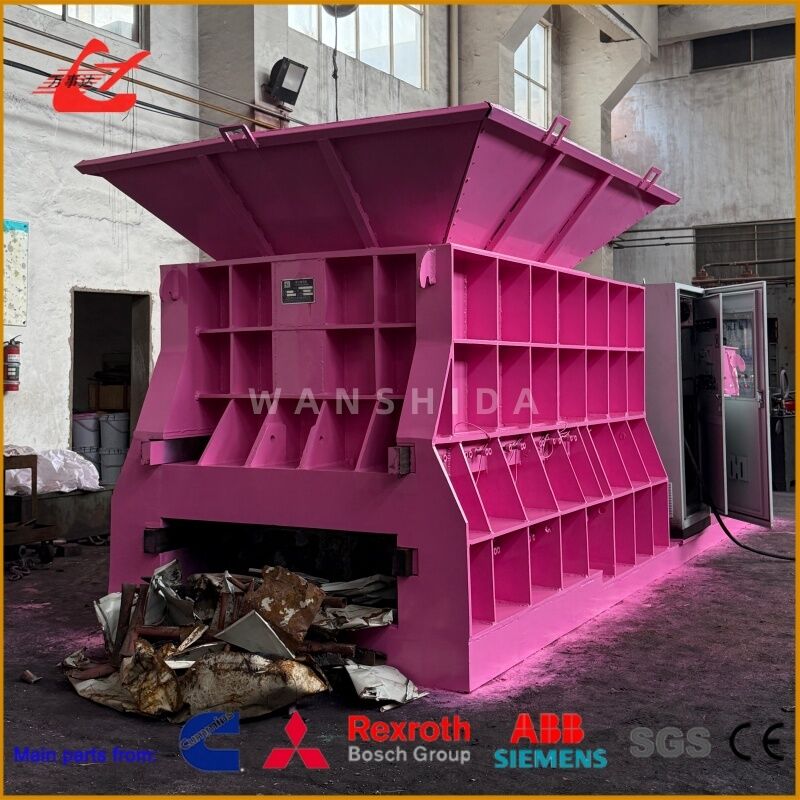

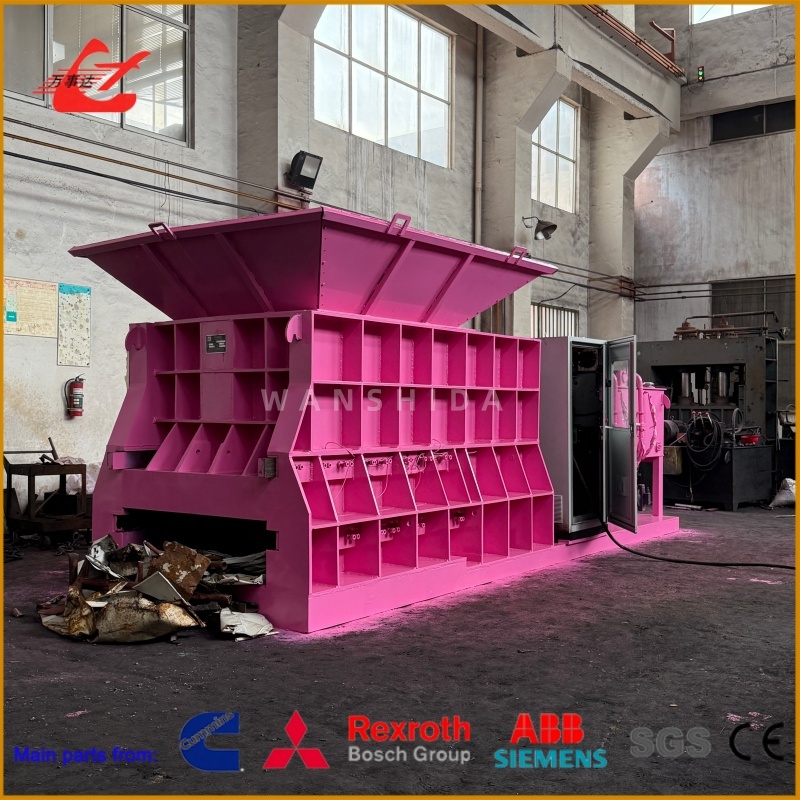

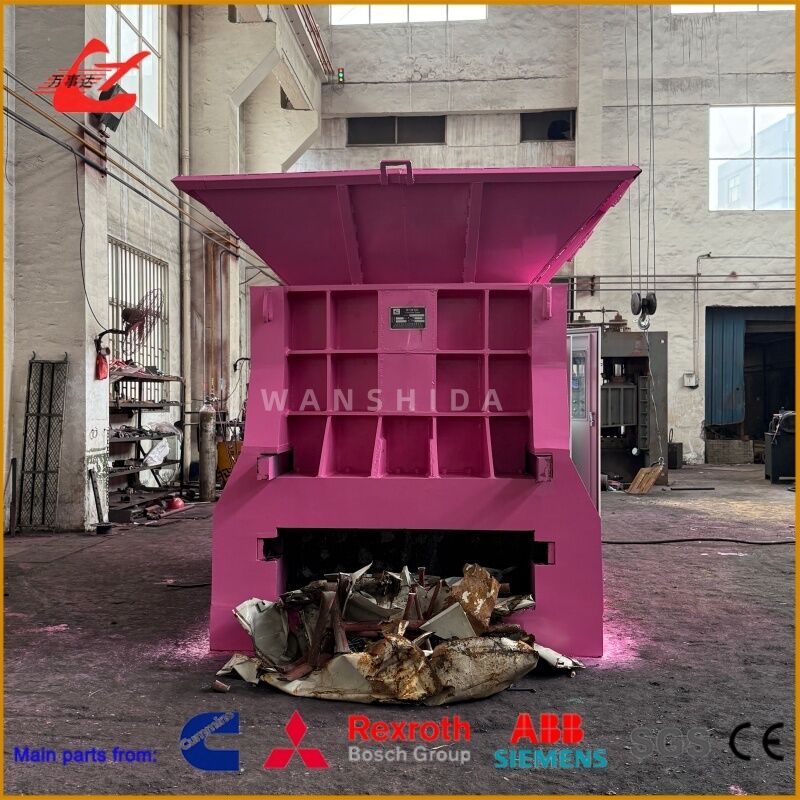

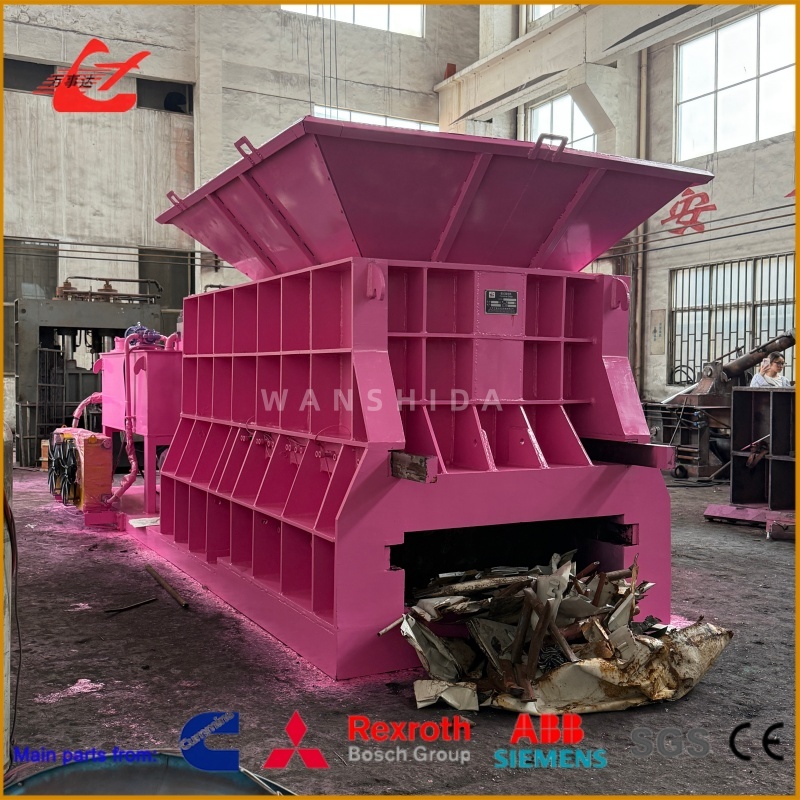

La cesoia per container Q43W-4000 è una macchina idraulica integrata per la lavorazione dei rottami sviluppata per i cantieri di riciclaggio che necessitano di un'elevata forza di taglio senza costruire una grande linea di lavorazione fissa in modo permanente.

La sua struttura scatolare combina il caricamento degli scarti, la compressione del materiale, l'alimentazione idraulica e il taglio in un'unica macchina. Ciò riduce la necessità di spostare i rottami sfusi tra presse e cesoie separate, aiutando le aziende di riciclaggio a creare un'area di lavoro più compatta e organizzata.

Con una forza di taglio di 4000 kN, una lama da 1400 mm e una frequenza di taglio di circa 2-3 volte al minuto, la Q43W-4000 è in grado di lavorare rottami misti di acciaio, tubi, profili, scarti di lamiera e componenti strutturali smontati.

La macchina può essere personalizzata con cassone di carico ampliato, telecomando, lubrificazione centralizzata, raffreddamento dell'olio idraulico, coperture protettive, dispositivi di livellamento e sistema di traino opzionale. Queste configurazioni consentono alla cesoia di adattarsi a diversi layout di depositi di rottami, climi operativi e metodi di caricamento del materiale.

Causa: le linee di lavorazione fisse possono limitare la flessibilità del deposito rottami

La fonte, la forma e la posizione di stoccaggio dei rottami metallici possono cambiare frequentemente. Un cantiere di riciclaggio può trattare rottami di demolizione in un periodo e scarti di produzione o metallo automobilistico in un altro.

Una linea di taglio fissa in modo permanente può creare diverse sfide:

• Lunghi percorsi di trasporto materiali all'interno del cantiere
• Movimentazione ripetuta tra le aree di stoccaggio e di taglio
• Flessibilità limitata quando le pile di rottami vengono trasferite
• Elevati requisiti di spazio per apparecchiature di compressione e taglio separate
• Accesso di carico difficoltoso per gli escavatori
• Opere civili aggiuntive per macchinari fissi di grandi dimensioni
• Possibilità limitata di espandere l'area di carico

Questi problemi possono ridurre l’efficienza anche quando la macchina da taglio stessa ha una forza sufficiente.

Soluzione: Integrare il trattamento degli scarti in un sistema compatto a forma di scatola

La cesoia per rottami scatolata Q43W-4000 colloca le principali funzioni di lavorazione all'interno di un'unica struttura coordinata. Il rottame viene caricato direttamente nella scatola, compresso e spinto verso la testa di taglio senza essere trasferito ad un'altra macchina.

Questo design integrato offre numerosi vantaggi pratici:

• Layout compatto per aree di lavoro limitate
• Caricamento diretto con escavatore o pinza idraulica
• Ridotto trasferimento di materiale interno
• Configurazione flessibile della casella di caricamento
• Ruote opzionali e punto di traino per il riposizionamento in cantiere
• Dispositivi di livellamento regolabili per l'installazione
• Sistema di alimentazione idraulica indipendente
• Copertura protettiva opzionale per l'unità di potenza
• Funzionamento remoto da una posizione di visione adatta
• Lubrificazione centralizzata per una manutenzione ordinaria più semplice

La configurazione da traino è destinata al riposizionamento controllato all'interno di un sito industriale. Ciò non rende automaticamente la macchina idonea al trasporto su strada pubblica.

Specifiche

La potenza finale, il peso e la configurazione strutturale dipendono dal cassone di carico, dall'impianto idraulico, dalle opzioni di mobilità e dai componenti elettrici selezionati.

Applicazione

Depositi di rottami di medie e grandi dimensioni

La macchina può essere installata vicino al cumulo principale di rottami, riducendo la distanza percorsa dagli escavatori e dalle attrezzature per la movimentazione dei materiali.

Siti di riciclaggio satellitari

Una cesoia può supportare i punti di raccolta regionali che richiedono un trattamento indipendente dei rottami senza installare una linea di produzione completa su larga scala.

Raccolta rottami di demolizione

Tubi, profilati, lamiere e scarti strutturali opportunamente preparati possono essere ridotti a dimensioni di trasporto più gestibili.

Porti e centri di trasferimento rottami

La macchina può preparare rottami ingombranti prima di caricarli su camion, container o altri sistemi di trasporto.

Impianti di fabbricazione dell'acciaio

Gli scarti di produzione possono essere trattati in prossimità dell'area di stoccaggio rottami, riducendo il volume di materiale sfuso in attesa di raccolta.

Impianti di riciclaggio automobilistico

Il metallo della carrozzeria del veicolo smontato e drenato può essere compresso e tagliato prima di essere trasferito in un'acciaieria o in un trituratore.

Come funziona

1. La cesoia per container è posizionata su una idonea fondazione rinforzata e livellata.
2. Un escavatore carica i rottami misti direttamente nella cassa di carico.
3. Il sistema di compressione idraulica chiude e riduce il profilo del materiale.
4. Lo spintore idraulico sposta il rottame compresso verso la lama di taglio.
5. Il cilindro principale da 4000 kN guida la lama attraverso il materiale.
6. Gli scarti tagliati vengono scaricati nell'area di raccolta designata.
7. Lo spintore fa avanzare il materiale rimanente per il ciclo di taglio successivo.
8. Quando cambiano le esigenze produttive, una macchina opportunamente attrezzata può essere riposizionata dopo lo spegnimento e la preparazione.

Come scegliere

Esaminare lo spazio di installazione disponibile

Confermare l'area di carico, il movimento dell'escavatore, la zona di scarico, l'accesso per la manutenzione e la posizione del quadro elettrico. La disposizione della macchina non deve interferire con il normale traffico del deposito rottami.

Seleziona le dimensioni della casella di caricamento

Una scatola più lunga o allargata può accettare materiale più ingombrante e ridurre il lavoro di preparazione. Tuttavia, aumenta anche le dimensioni, il peso e lo spazio operativo richiesto della macchina.

Decidere se è necessario il riposizionamento

Se la macchina può essere spostata all'interno del cortile, nel progetto originale devono essere inclusi rulli opzionali, un punto di traino e viti di livellamento.

Scegli la configurazione di alimentazione appropriata

Il modello standard utilizza una potenza installata di 74 kW. Una struttura più pesante o condizioni operative impegnative potrebbero richiedere una configurazione idraulica e di potenza aggiornata.

Considera il clima locale

I climi caldi e il funzionamento continuo possono richiedere un radiatore dell'olio o un sistema di raffreddamento idraulico aggiornato. Le regioni fredde possono richiedere olio idraulico adatto e componenti elettrici a bassa temperatura.

Conferma i requisiti di manutenzione

La lubrificazione centralizzata, i componenti idraulici accessibili, le piastre antiusura sostituibili e i set di lame di ricambio possono ridurre i tempi di manutenzione ordinaria.

Domande frequenti

1. La Q43W-4000 è una cesoia mobile?

Può essere dotato di rulli, punto di traino e dispositivi di livellamento per il riposizionamento all'interno di un piazzale industriale. Non è una macchina semovente e non deve essere spostata durante il funzionamento.

2. La macchina necessita di una fondazione in cemento?

Normalmente è necessaria una superficie di lavoro piana e rinforzata. L'esatto metodo di fondazione e di ancoraggio dipende dalla struttura selezionata, dal peso della macchina e dalle condizioni locali del terreno.

3. È possibile ingrandire la casella di caricamento?

SÌ. La sua lunghezza, altezza e larghezza possono essere regolate in base alle dimensioni del rottame del cliente, alle dimensioni dell'escavatore e allo spazio di installazione disponibile.

4. È possibile installare l'armadio elettrico in una posizione diversa?

SÌ. La posizione del quadro elettrico, della centralina idraulica e dei comandi dell'operatore può essere regolata quando la disposizione del sito viene confermata prima della produzione.

5. È disponibile la lubrificazione centralizzata?

SÌ. È possibile fornire un sistema di lubrificazione centralizzato per semplificare l'ingrassaggio di routine e contribuire a garantire che i punti mobili chiave ricevano una lubrificazione regolare.

6. Come viene trasportata la macchina?

Il metodo di trasporto dipende dalle dimensioni e dal peso finali della macchina. Alcuni componenti possono essere rimossi o imballati separatamente per soddisfare i requisiti di spedizione e sollevamento. È necessario preparare un piano di trasporto dopo aver confermato la configurazione finale.

Per un layout personalizzato, fornire l'area di installazione disponibile, le dimensioni massime dello scarto, il modello dell'escavatore, l'alimentazione locale e se è necessario riposizionare la macchina all'interno del cantiere.
